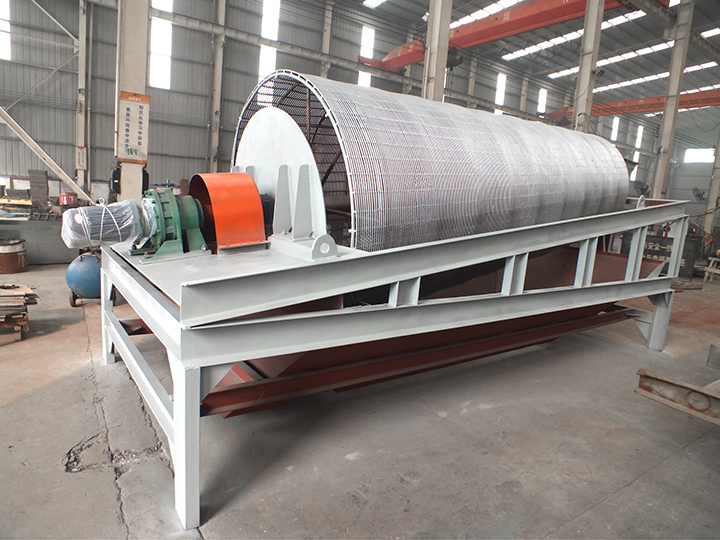

圓筒篩介紹

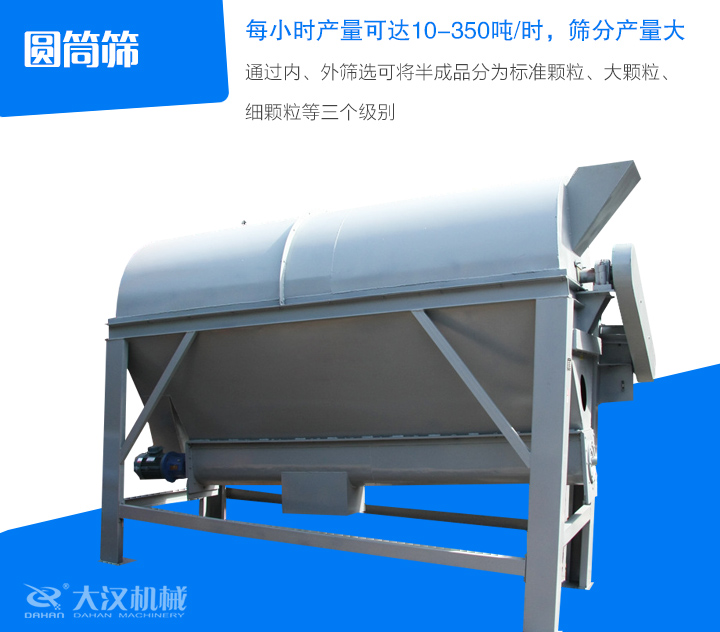

圓筒篩又叫圓筒回轉篩，其工作部分為圓筒形狀，工作中整個篩子繞筒體軸線回轉，軸線在一般情況下裝成不大的傾角，物料從圓筒一端進入，在旋轉過程中通過內、外篩選可將半成品分為標準顆粒、大顆粒、細顆粒等三個級別，篩下產品100mm，中間10-50mm，細度可達3mm以下。由于圓筒篩運轉緩慢均勻，沖擊振動小，可以直接放置于平整的地面或樓板上及料倉下，圓筒篩結構簡單、維修量小、易于密封除塵、使用壽命長、不易堵料，是河沙分級、砂石塊分級、耐火材料等經常使用的設備。

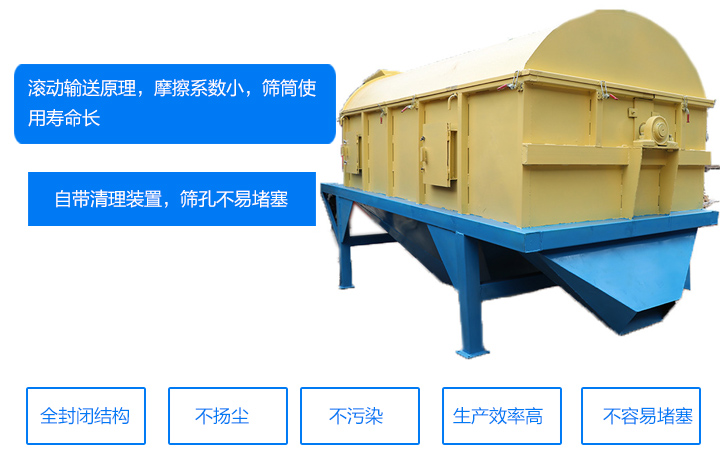

圓筒篩特點

1、圓筒篩采用滾動輸送原理，摩擦系數小，篩筒使用壽命長。

2、每小時產量可達10-350噸/時，篩分產量大。

3、自帶清理裝置，篩孔不易堵塞。

4、設備采用了全封閉結構，不揚塵、不污染。

5、回轉速度小，并有密封隔離罩裝置，所以噪音無法傳遞到外部，從而降低了設備的噪音。

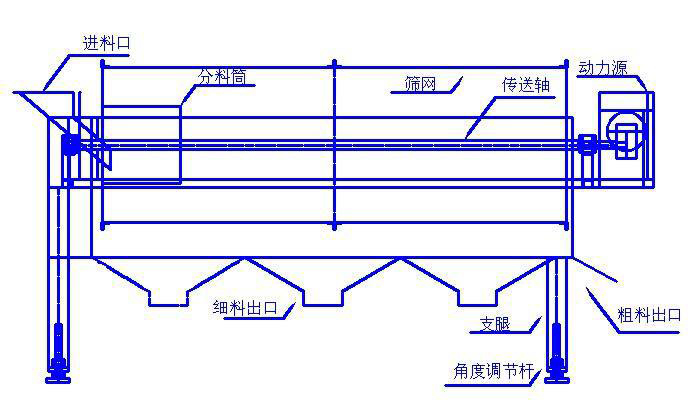

圓筒篩工作原理

圓筒篩主要由圓形或六角形圓筒、機架、漏斗、減速器、驅動電機及輔助結構等組成，電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。

圓筒篩技術參數

圓筒篩型號	筒體規格	筒體傾角	筒體轉速 （r/min）	篩孔尺寸 （mm）	進料粒度 (mm)	產量（m3/h）		功率 （kw）
						篩孔（2mm）	篩孔（30mm）
YTS1030	Φ1×3	5-7°	22.5	2-30	60	10	60	4
YTS1040	Φ1×4	5-7°	25	2-30	60	11	80	4
YTS1230	Φ1.2×3	5-7°	20	2-30	70	12	100	5.5
YTS1240	Φ1.2×4	5-7°	20	2-30	70	14	120	5.5
YTS1250	Φ1.2×5	5-7°	20	2-30	70	15	140	5.5
YTS1530	Φ1.5×3	5-7°	17	2-30	80	18	150	5.5
YTS1540	Φ1.5×4	5-7°	17	2-30	80	18	150	7.5
YTS1550	Φ1.5×5	5-7°	17	2-30	80	20	180	11
YTS1560	Φ1.5×6	5-7°	17	2-30	80	22	200	11
YTS2040	Φ2×4	5-7°	12	5-60	90	25	250	15
YTS2050	Φ2×5	5-7°	12	5-60	90	30	300	15
YTS2060	Φ2×6	5-7°	12	5-60	90	35	350	18.5

圓筒篩選型注意事項

圓筒篩的筒體直徑和篩孔大小直接決定了其生產能力，直徑越大，物料對筒體回轉時的提升高度就越高，下落時的沖擊力就越大，從而篩網與物料的接觸利增大，透篩率高，生產能力就越大，反之直徑越小，物料在筒內的自由落差小，透篩率相對較小，生產能力就低。需要注意的是不可盲目選擇不符合需要的大直徑運動篩以獲得較大的產量，需要根據實際生產需要進行設備配置。
