產品概述

旋振篩篩分粉末、顆粒、液體視頻

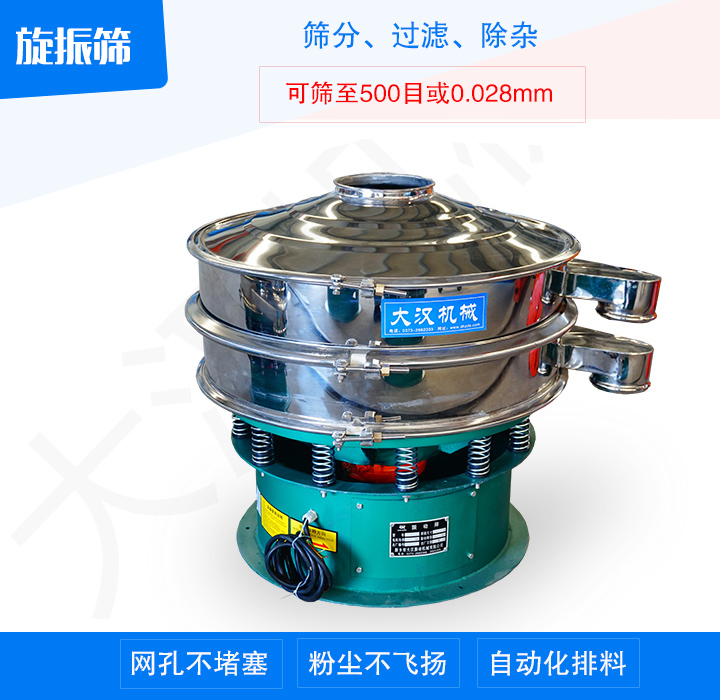

旋振篩是集除雜、分級、過濾于一體的篩分設備，主要用于處理粉末、顆粒、液體物料，采用直立式振動電機作為激振源，物料在篩面上做水平、垂直、傾斜的三次元運動，篩分精度高。旋振篩材質可分為碳鋼、不銹鋼、塑料三種材質，另外，旋振篩還可按照篩分目的選擇1~5層篩網設計，根據篩分工藝要求，旋振篩可采用直泄式、加緣式、閘門式等設計，滿足更多行業篩分要求。

大漢旋振篩型號有直徑400mm、600mm、800mm、1000mm、1200mm、1500mm、1800mm，我們還可以按照您的要求為您設計特殊型號。

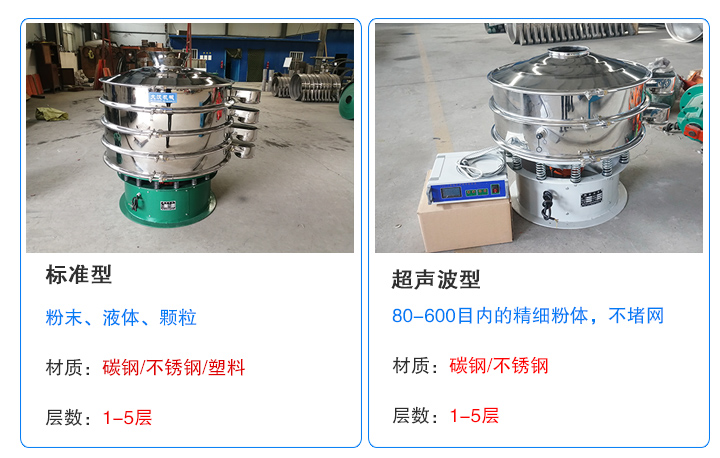

旋振篩類型

旋振篩是一種常用的粉末、顆粒和液體物料篩分設備，根據其工作原理和應用需求，可以分為標準型和超聲波型兩種類型。

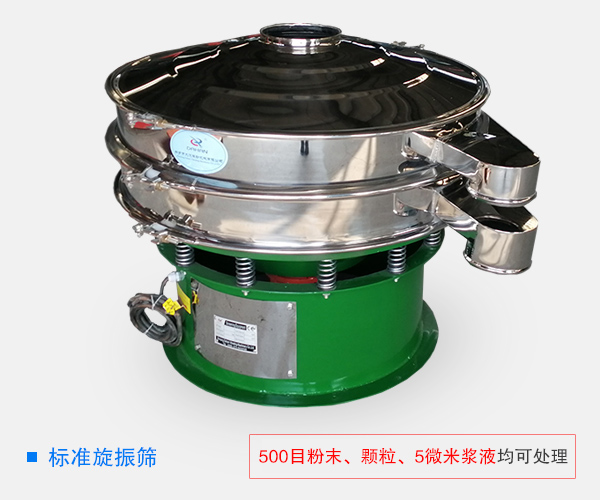

標準型：常用的一種，用途廣泛，可適用于粉末、液體、顆粒等物料的篩分、過濾。

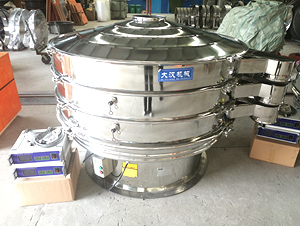

超聲波型：在旋振篩的基礎上增配超聲波篩分系統，適合80-600目內的精細粉體篩分，剞劂堵網問題，產量可提高0.5-10倍。

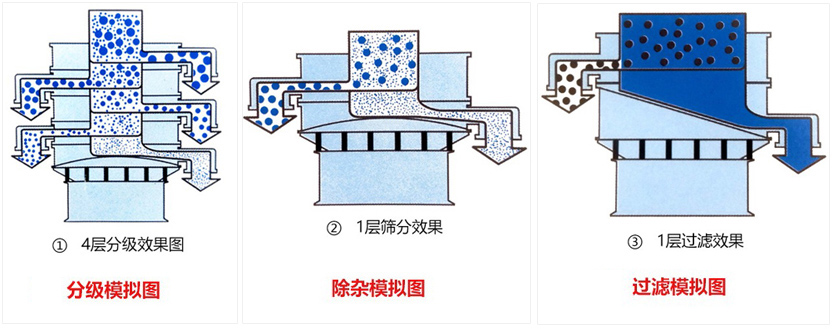

旋振篩三大功能

分級：可將粉末、顆粒準確分成2-5個等級，分級精度達95%以上。

除雜：將物料中結塊或不合格物料過濾除去，精度可達98%以上。

過濾：去除液體物料中的顆粒物/異物，每小時過濾量高達5噸。

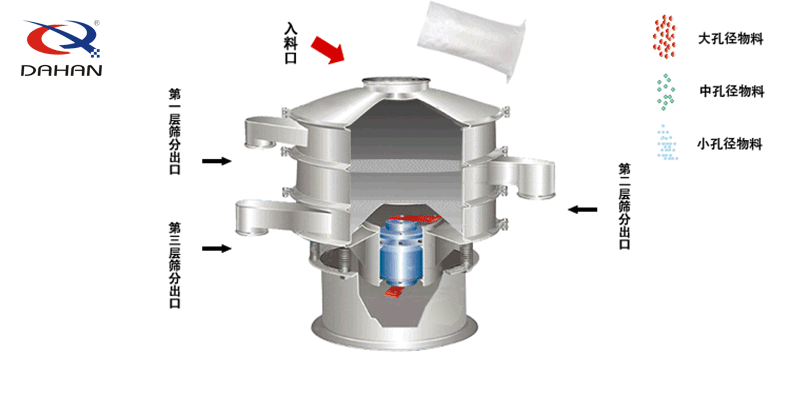

旋振篩工作原理

旋振篩利用YZUL立式振動電機作為激振源，通過振動電機上下兩端的偏心重錘將旋轉運動轉變為水平、垂直、傾斜的三次元運動，并傳遞到旋振篩的篩面上；物料通過入料口進入設備內，根據不同物料篩分要求，物料經過篩網的篩分層，在這個過程中，位于篩網下的清網裝置-彈跳球不斷撞擊篩網，使篩網上層物料能夠順暢的透網篩分，并有效解決了物料堵網問題出現，篩上物、篩下物分別從不同的出料口排出，從而實現篩選除雜或過濾分級的目的。

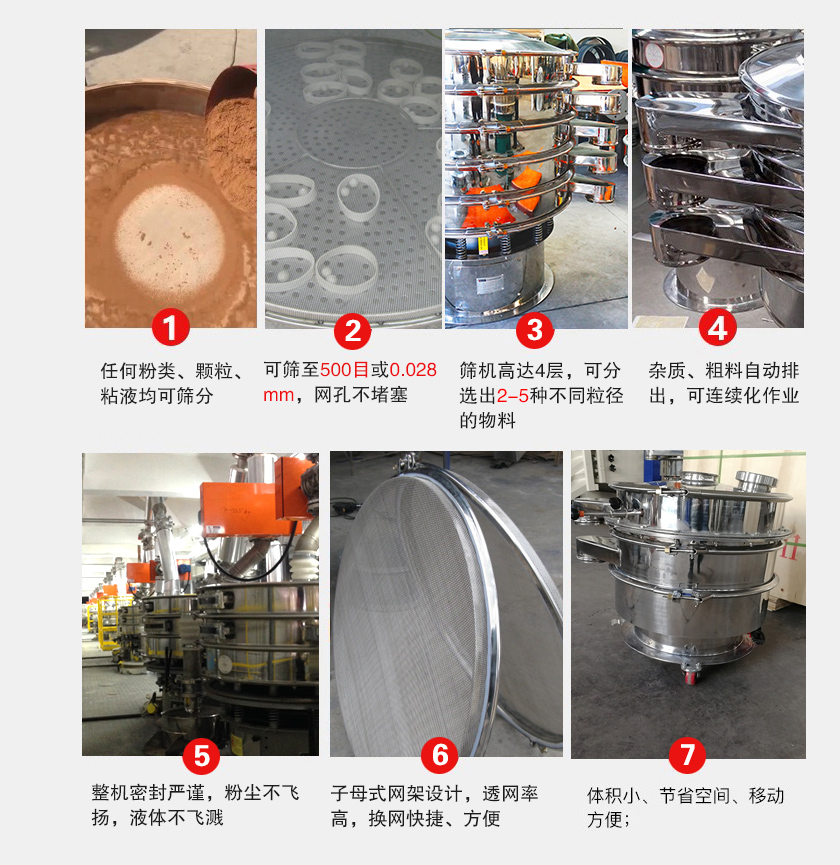

旋振篩產品特點

1、適應物料范圍廣，可以篩分細至500目或0.028mm粉末、顆粒，液體物料過濾可至5微米；

2、設置有彈跳球清網裝置，通過不斷撞擊篩網達到清網的目的，無堵網現象，針對粘性、靜電物料，可按照超聲波清網裝置；

3、全封閉結構，無粉塵溢散，改善工作環境；

4、可篩1至5層篩網，能同時進行2至6個等級的分選或過濾；

5、雜質、粗料自動排出，可連續作業；

6、出料口可360°旋轉，操作方便。

旋振篩技術參數

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500	2-500	2-500	2-500	2-500	2-500	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
層數	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

旋振篩細節展示

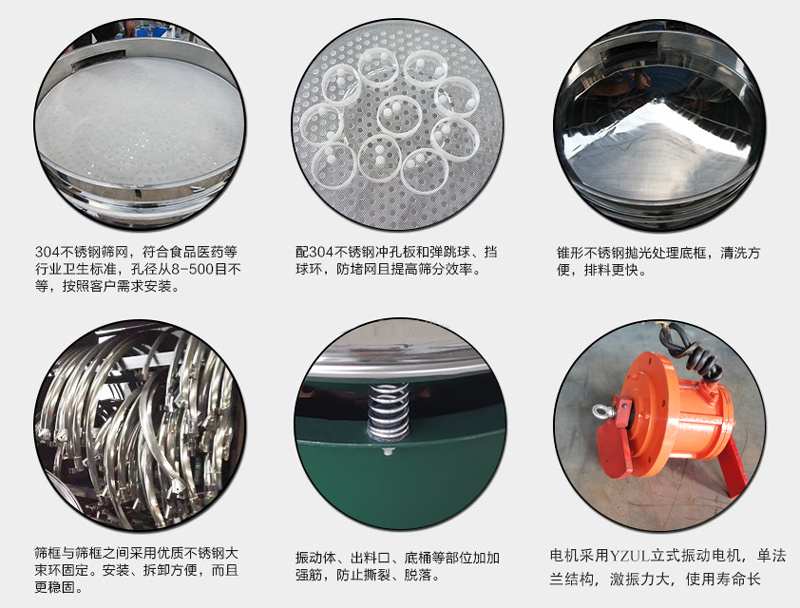

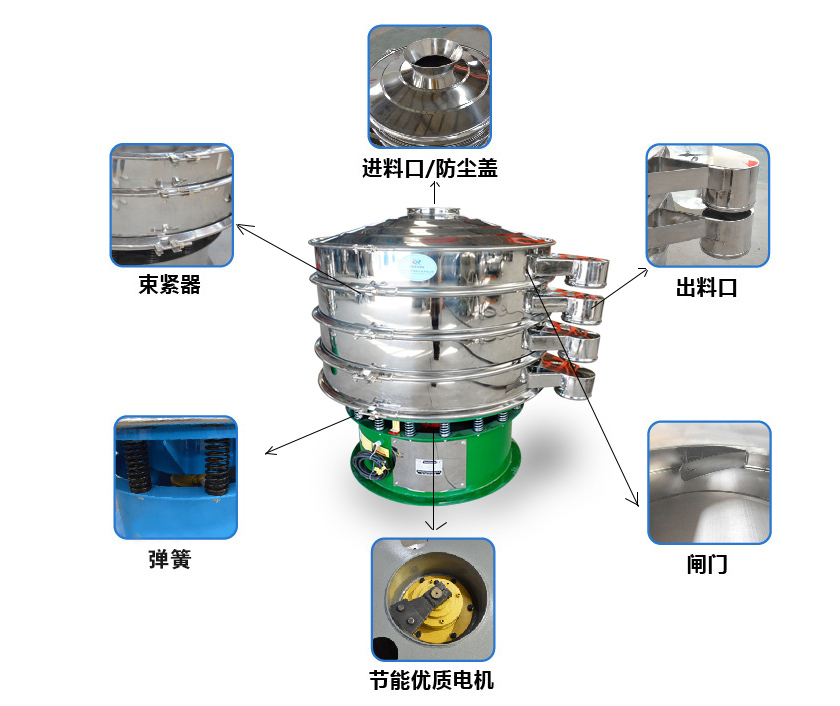

旋振篩主要由進料口、防塵蓋、出料口、束環、篩網、配重塊、上部重錘、振動體、振動電機、彈簧、下部重錘、機座等部分組成。

防塵蓋：防止物料向外擴散，也可以保護外部粉塵進入，從而污染篩分物料。

束環：用來固定篩體中間的篩框部分。

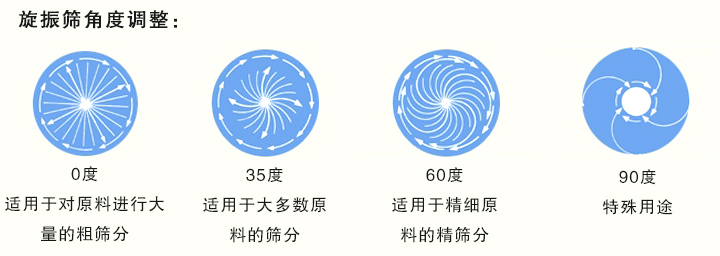

上部重錘、下部重錘：改變振動電機電機上、下重錘的相位角，可以改變物料在篩網上的運動軌跡和停留時間。

彈簧：減振隔音。

機座：支撐整個振動篩，保持其工作穩定。

旋振篩型號定制

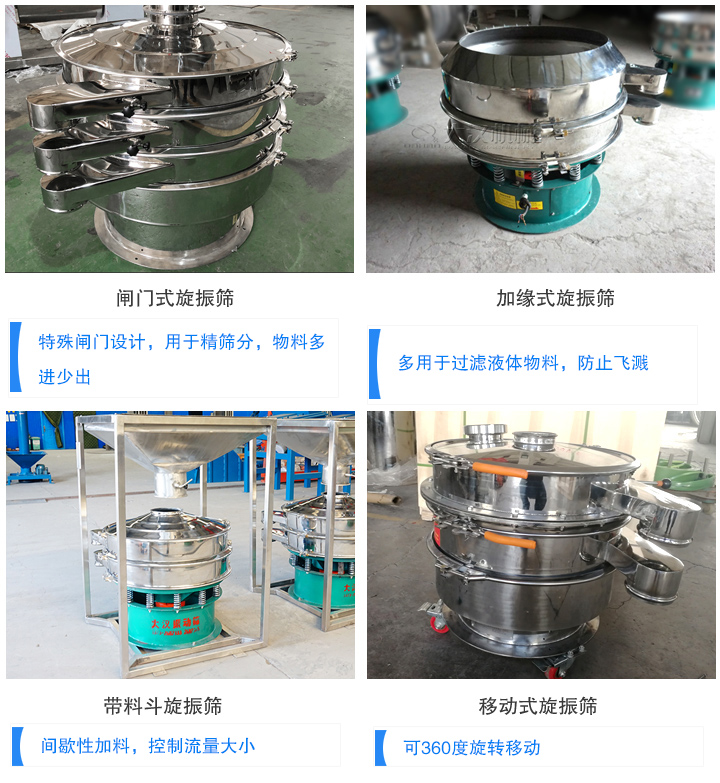

閘門式旋振篩：在普通型的基礎上改良出來的一種產品，通常用來篩分超輕、超細物料，使用者能夠單次投放大量物料讓其長時間一直進行篩分，只需操縱好閘門的開合就能優質完成篩分的目的，中藥粉、花粉等行業適合用這種振動篩。

加緣式旋振篩：是在前面兩種振動篩的已有條件上把入料口擴大，還配置有特殊角度設計來避免液體迸出的過濾型篩分設備，廣泛應用于油漆、水過濾、紙漿過濾等行業。

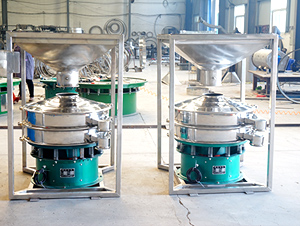

帶料斗旋振篩：進料口加裝進料斗,方便投料。

移動式旋振篩：底部加裝萬向輪方便移動,可根據現場的需要安裝使用，旋振篩下面加裝螺桿,防止固定后移動式旋振篩隨意移動,影響篩分。

旋振篩應用行業

旋振篩可以用于各行業中粉末、顆粒、漿液物料除雜、分級、過濾。

食品行業：淀粉、奶粉、味精、豆漿、果汁、醬油、醋等。

化工行業：橡膠粉、樹脂粉、顏料、洗衣粉、油漆、純堿、檸檬粉、橡膠、塑料等。

醫藥行業：中藥粉、藥劑、中西藥顆粒等。

冶金行業：氧化鈦、氧化鋅、電磁材料、金屬粉末、焊條粉末等。

磨料、陶瓷行業：氧化鋁、石英砂、泥漿、噴霧土粒。

物料	網篩（目/寸）	處理量（公斤/小時）
奶粉	16.2	2000
糖	4.2	5000
食鹽	30/80	5000
中藥農藥	80/100/150	1400
中藥粉	80	550
電玉粉樹脂DV	40/60/80	1000
研磨粉料	40/60/250	1200
顏料粉末	20	4000
石墨	16/40/80	1400
鐵粉	60/80/120	2500
銅粉	80	2000
石銅粉	40/65/200	2000
鋁銀粉	60	1500
淀粉	80	1200
活性炭	40/60	1000
涂料	100	7500
金剛砂	60	300

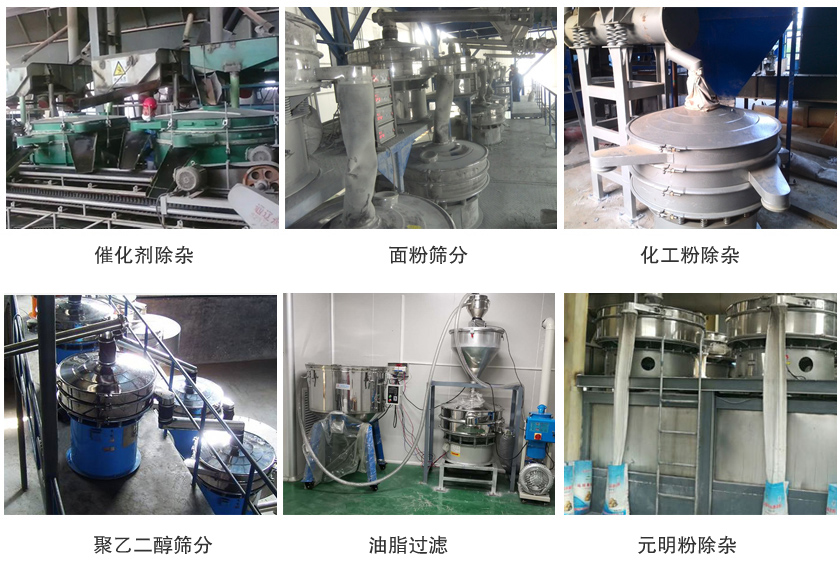

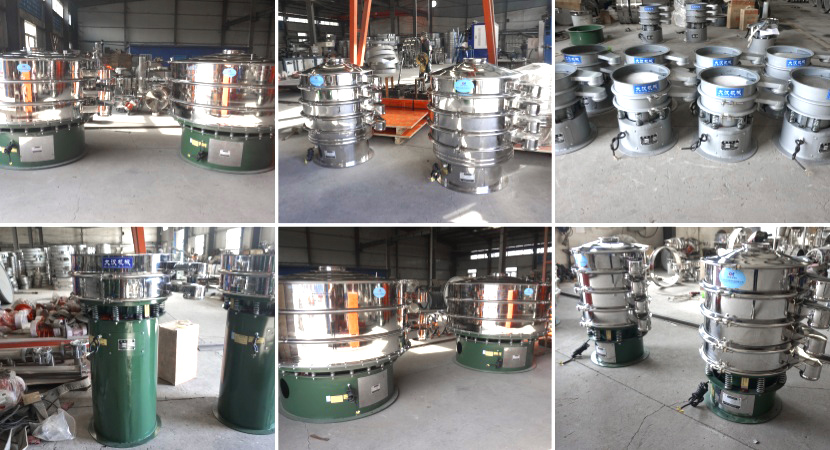

客戶現場

旋振篩選型技巧

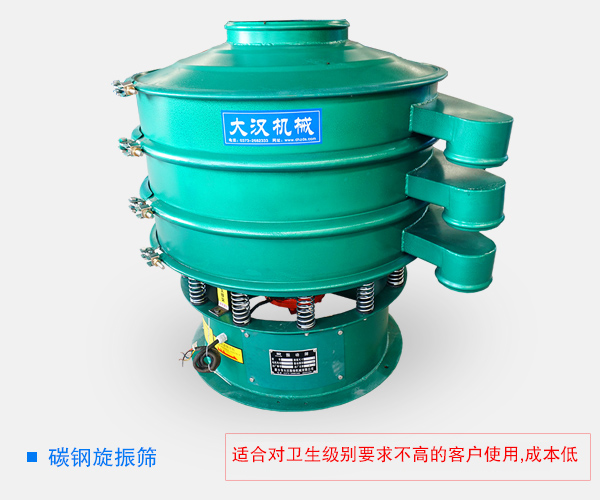

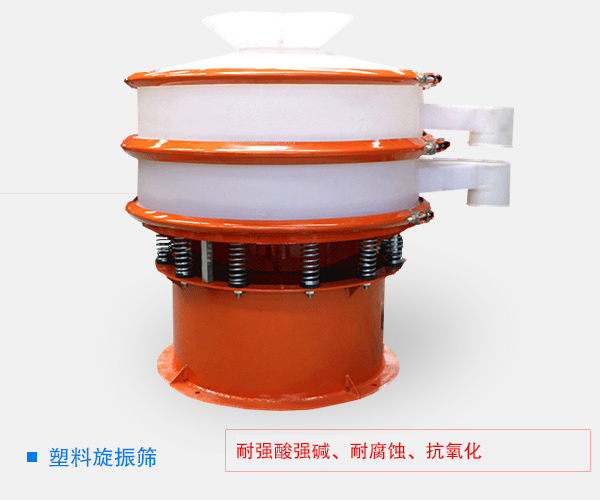

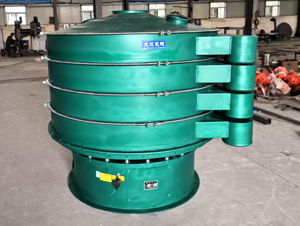

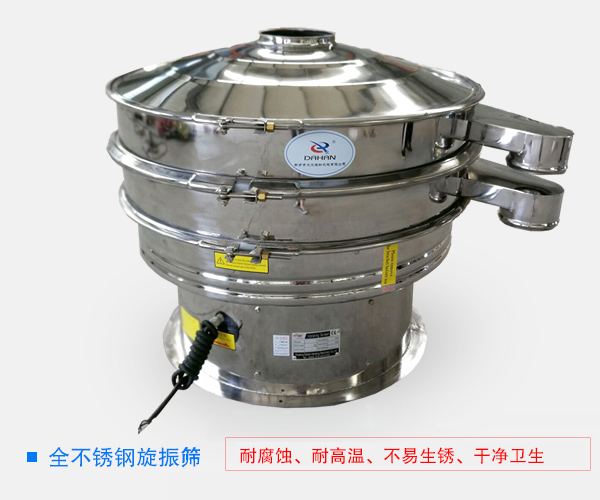

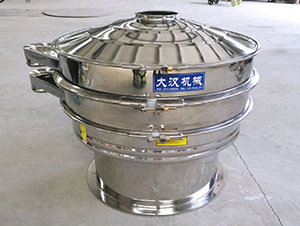

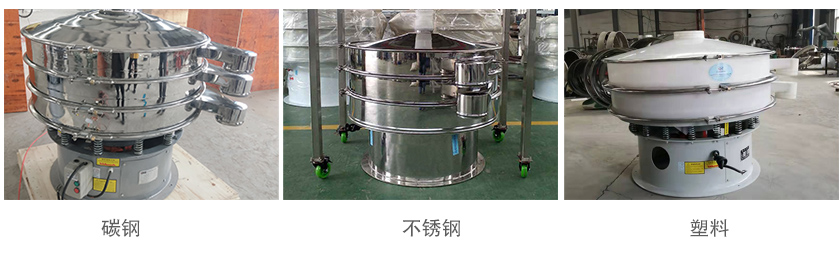

材質選擇：可根據物料選擇碳鋼、不銹鋼、塑料材質，普通物料選擇碳鋼材質，酸堿性、衛生要求高的行業可以選擇不銹鋼材質，塑料旋振篩適合化工、醫藥行業中干粉及液體物料篩分過濾作用，可以排除特殊物料與金屬發生化學反應。

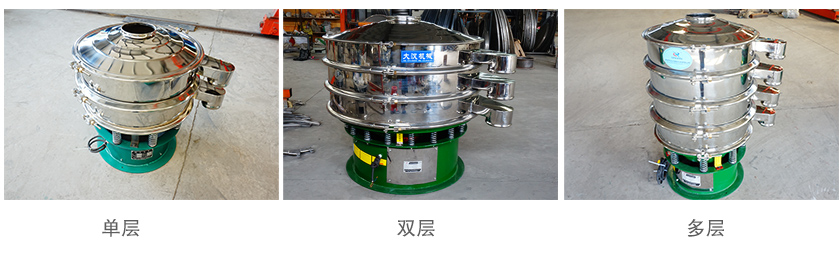

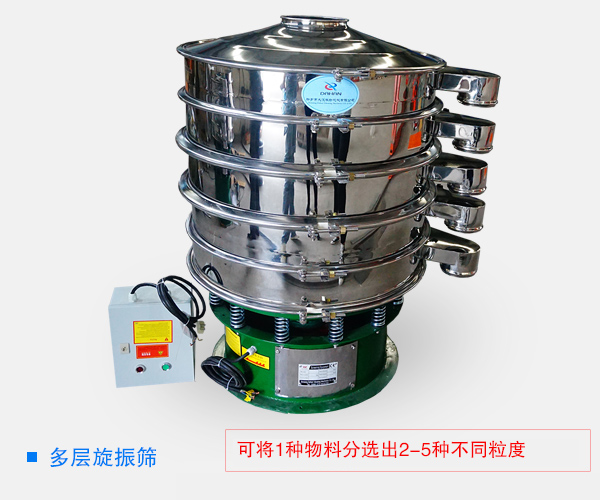

層數選擇：單層篩網用于物料除雜，多層篩網用于大小粒度分級，旋振篩篩面層數可達5層，可同時進行2~6種不同粒度物料的分級。

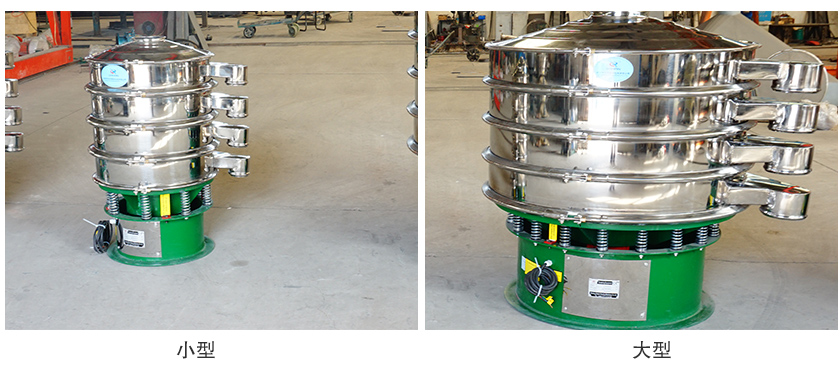

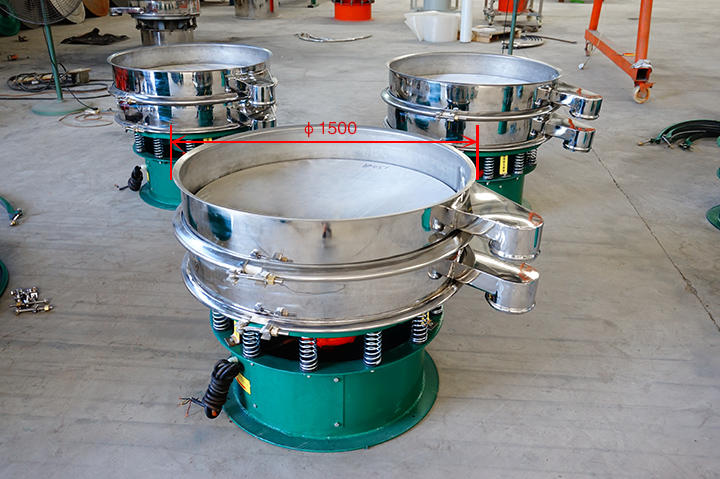

型號選擇：篩分產量決定型號的選擇，針對小產量的用戶，我們會為用戶推薦400mm、600mm等小型號旋振篩，而針對對產量有較大要求的用戶來說，我們一般推薦用戶選擇1500mm、1800m、2000mm等大型號旋振篩。

旋振篩廠家

新鄉大漢旋振篩是一家專業生產旋振篩設備的制造商，總部位于中國新鄉市。廠家致力于研發、生產各類旋振篩設備，包括標準型和定制型旋振篩，廣泛應用于食品、醫藥、礦山、冶金、化工等領域。新鄉大漢旋振篩生產商擁有先進的生產工藝和技術團隊，產品質量可靠，性能優越，深受客戶信賴。大漢廠家不斷進行改進，為客戶提供高效的篩分解決方案，助力各行業提升生產效率，滿足不同領域的篩分需求。

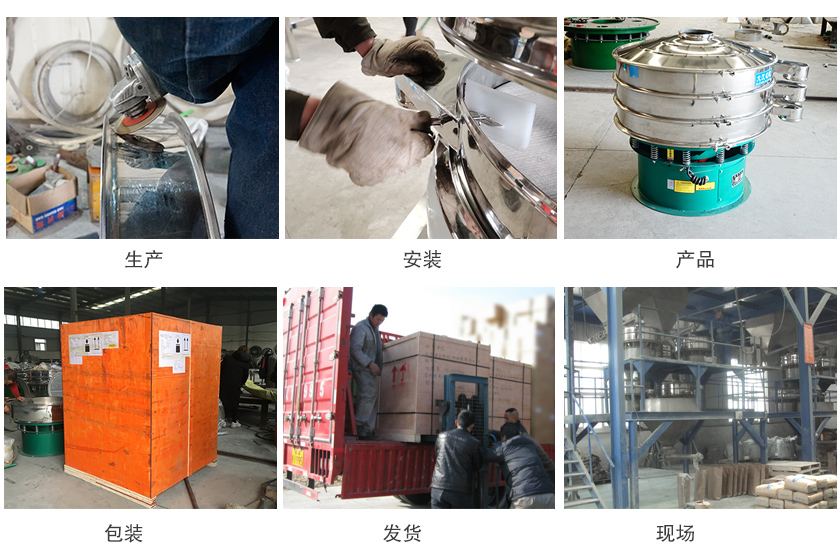

旋振篩售后服務

質保期內：整機質保期為1年，期間免費提供設備維修服務，如果用戶要需求，我們將在72小時內上門進行故障排除服務，定期對設備進行維護保養。

質保期外：在免費質量保證期滿后,我公司保證繼續提供設備使用運行的技術支持,以合理優惠的價格提供零配件和故障排除、保養服務，做好備品備件的儲備，根據所制作的相關設備檔案對設備進行監控，提供相關的有嘗保養方案；隨時優惠提供備品備件，優惠提供產品更新、改造服務；設備如有故障發生1小時內響應服務，特殊情況可安排現場維修，不收取出車費，人工費；如有更換備件，只收更換備件費用。
