直線振動篩視頻

直線振動篩篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。

直線振動篩簡稱直線篩，適用于物料粒度在0.074-5mm，含水量小于70%且無粘性的各種干式粉狀或顆粒狀物料，直線振動篩采用雙電機驅動，可自動排料，產量大、耗能低，更適合于24小時流水線作業。

DZSF型直線振動篩也叫做直線式振動篩，外形為長方形，型號有520型、525型、1020型、1025型、1030型等。

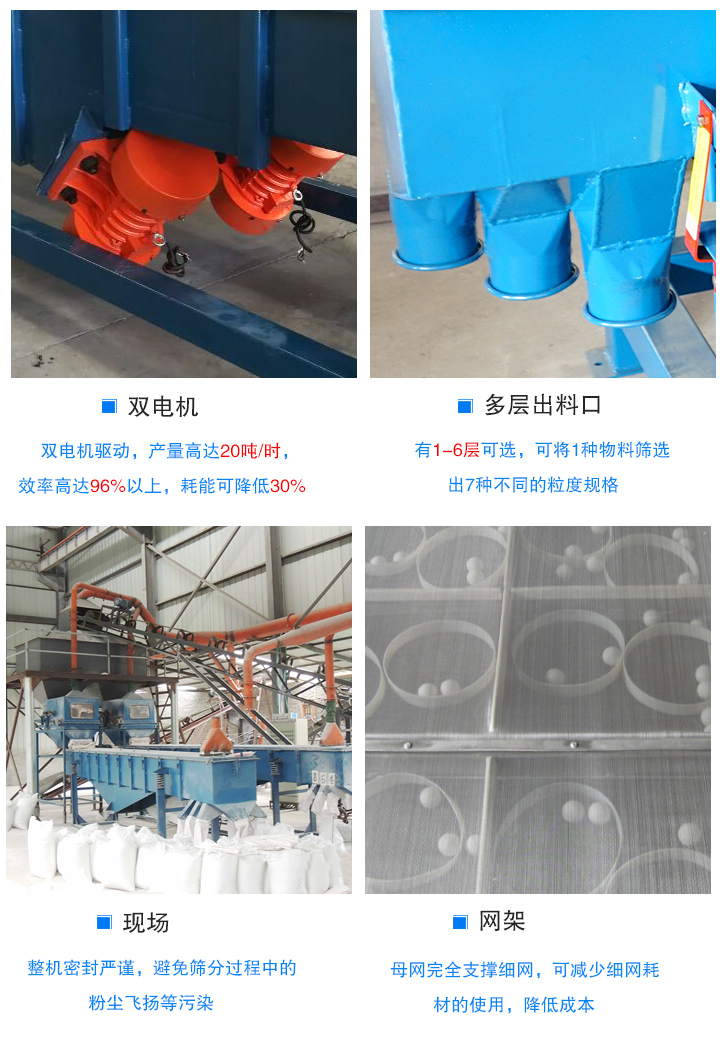

直線振動篩特點

直線振動篩具有高速、多功能、可調節等特點，適用于各種物料的篩分和分級工作，是重要的篩分設備之一，除此之外它還具有一下特點

1、可篩分400目以下顆粒狀物料，篩選效率可以達到96%以上。

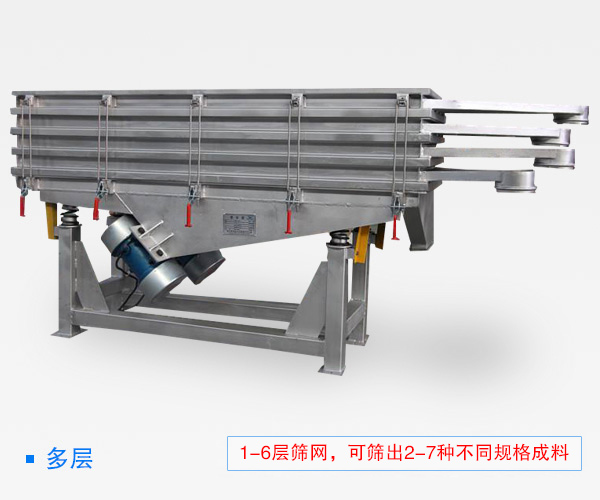

2、1-6層篩網設計，可同時篩分出2-7種不同粒度的物料，滿足不同客戶的需要。

3、雙電機驅動，激振力大，產量達20噸/時，耗能可降低30%。

4、直線振動篩采用了全封閉結構，無粉塵溢散。

5、篩網更換簡單迅速，只需3到5分鐘，篩網材質有多種選擇（尼龍、PP網)。

直線振動篩結構

DZSF系列直線振動篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

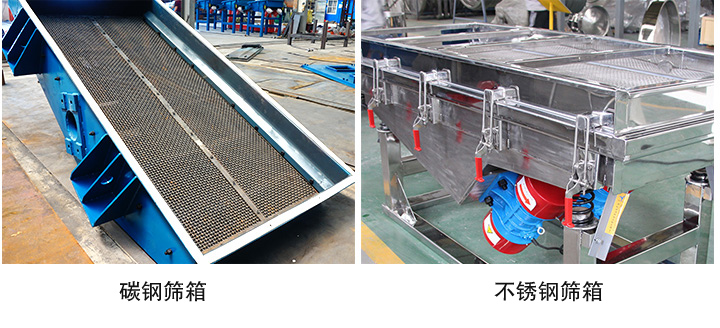

篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

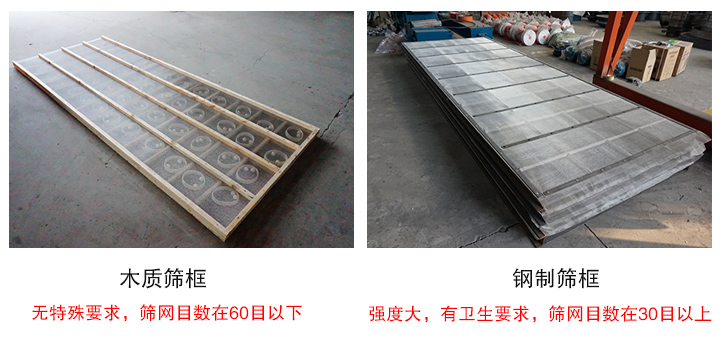

篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

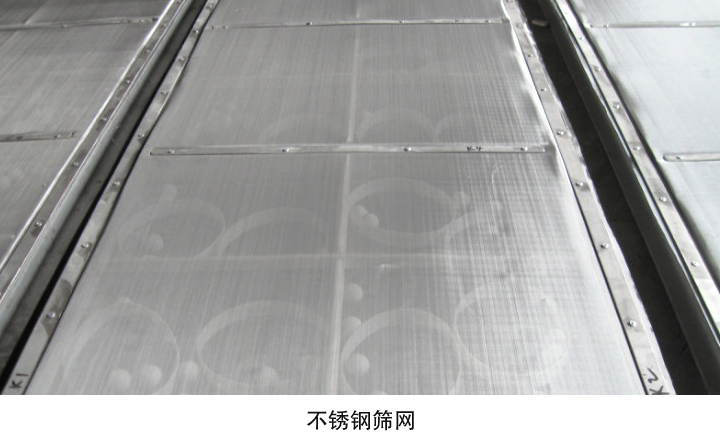

篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

振動電機(使用與維修方法詳見振動電機使用說明書)。

電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

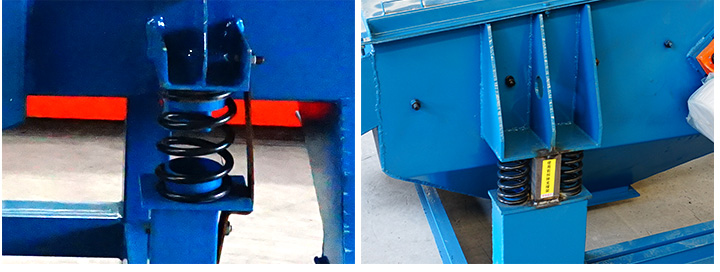

減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

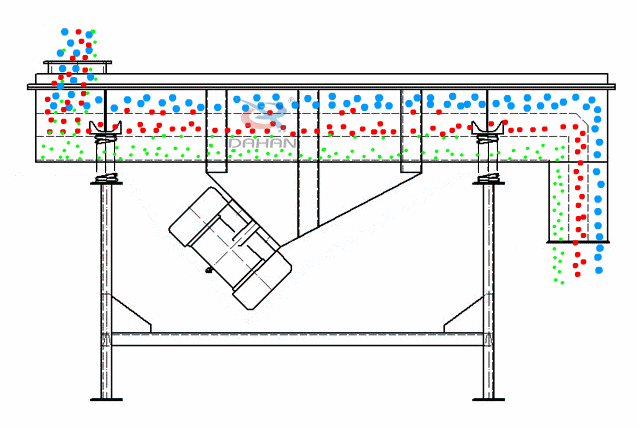

直線振動篩工作原理

DZSF系列直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。

兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。給料粒度不大于10mm。

直線振動篩型號和參數

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

直線振動篩選型須知

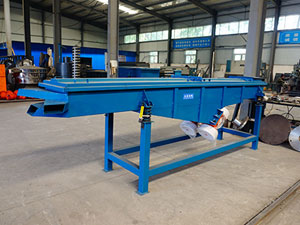

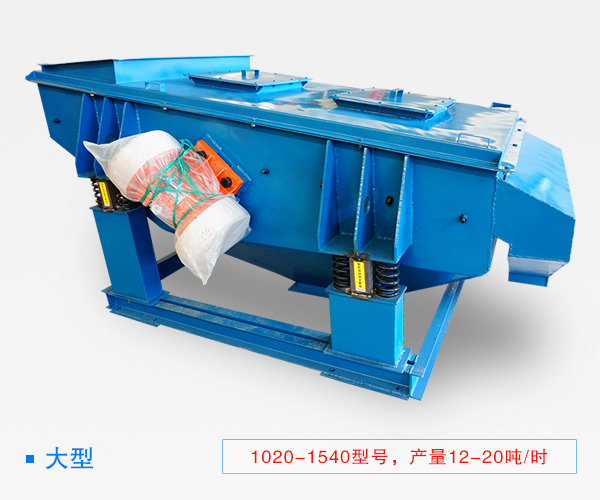

①型號說明：大漢直線篩常規型號包括：515型、525型、530型、1025型、1030型、1240型、1530型、1540型等。型號代表直線振動篩篩面的長和寬度。

如：525型：0.5米x2.5米

②材質說明：直線篩材質可選用：

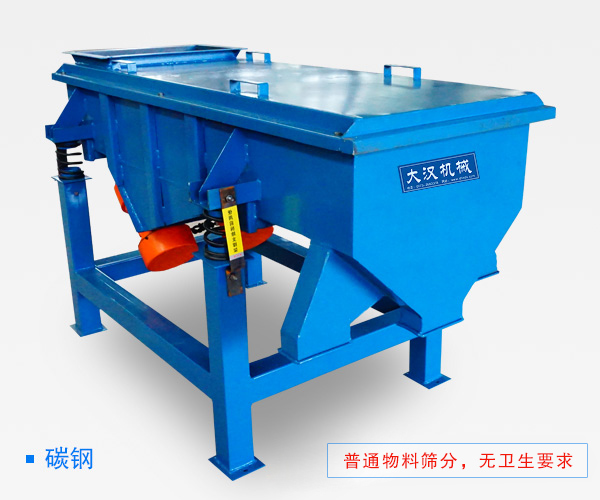

1)Q235碳鋼：標準機型選用材質，用途廣泛、成本低、投入少。

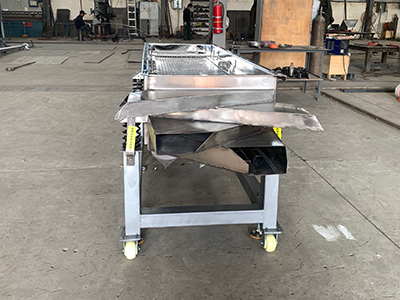

2）接觸物料部分為不銹鋼材質：支架為碳鋼材質，常用于食品、化工等對衛生要求較高的行業。

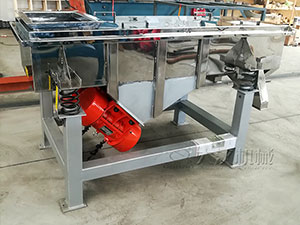

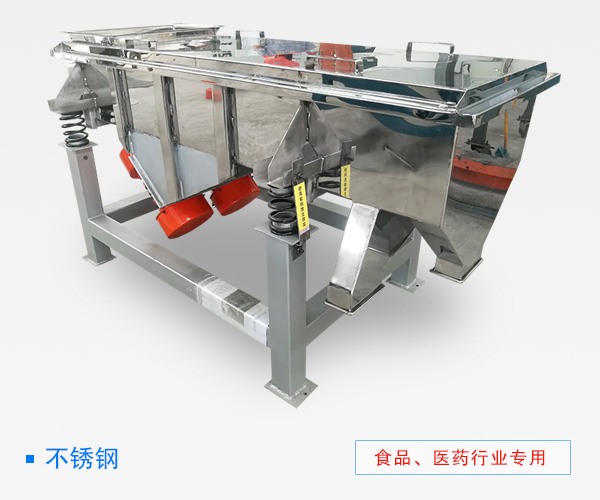

3）全不銹鋼材質：一般用于衛生條件要求非常高的行業，如醫藥、食品等，內外拋光，無衛生死角，符合食品、醫藥行業的衛生標準。

③層級說明：可選裝1-6層篩網。

1層篩網可將物料篩分成2種不同粒徑等級。

2層篩網可將物料篩分成3種不同粒徑等級。

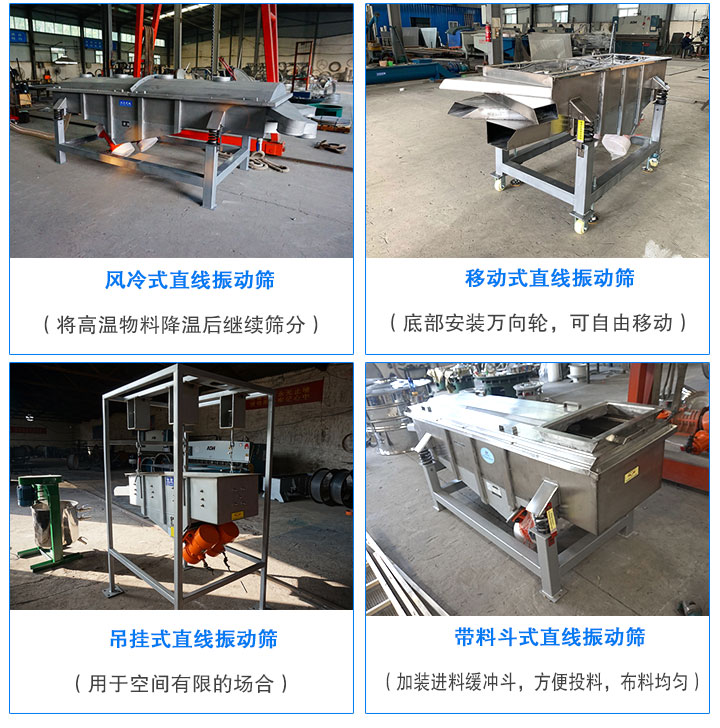

直線振動篩定制型號

大漢廠家可根據用戶需求采用不同的設計，如果您有任何特殊要求，可點擊在線咨詢。

直線振動篩適用行業

直線振動篩作為一種常見的篩分設備，在許多行業中都有廣泛的應用，包括但不限于各種顆粒、粉體、液體物料的篩分和分級工作。以下是一些直線振動篩適用的行業：

食品行業：芝麻、花生、大豆、麥糠、玉米、香料、食鹽、淀粉等。

醫藥行業：中藥粉、顆粒藥丸、微丸等

化工行業：尿素、化肥、焦炭、活性炭等。

冶金行業：耐火材料、高嶺土、石灰、氧化鋁、石英砂、鉛粉、鋁粉等。

其他行業：塑料顆粒、磨料、助劑、活性炭等。

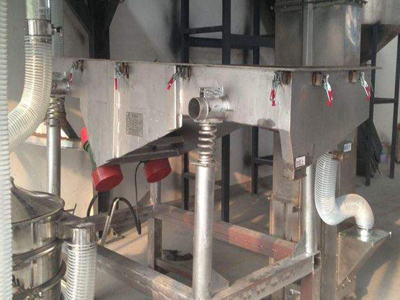

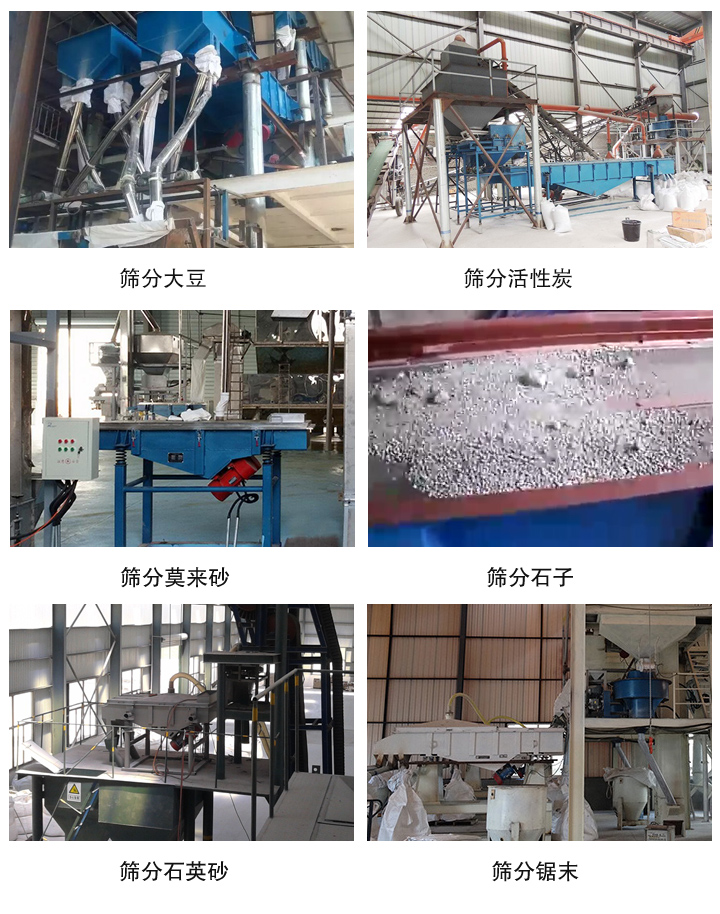

現場案例

直線振動篩安裝視頻

該設備應固定在專用地基上，由預埋螺栓固定。如不打?qū)Ｓ玫鼗瑧?yīng)在工作臺與設備機座之間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線。

注意：設備安裝到位后，開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

新篩機安裝好以后，應按以下要求檢查：

1、檢查振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘干后方能使用。

2、篩體和機座上、下彈簧座圈上，彈簧應完全垂直嵌入彈簧座圈，以保證篩體平衡，篩機的振動部分切勿與機外其它物體有任何硬性連接或接觸。

3、閉合電源開關，確認振動電機同步反向旋轉，進行10-20分鐘空運轉，設備在運行時如有異常聲音，應迅速關機進行檢查處理。設備運轉正常后，可將少量需篩分的物料通過進料口設入篩機內，確認物料向出料口方向行進，然后逐漸增加到所需和所能承受的給料量。

4、篩分物料時，應在進料口將物料均勻投入，保證篩面上的物料均勻分布。物料下落時，不得有大的沖擊，以免損壞篩網，特殊情況下（如物料粒度相差懸殊大、物料比重大等）應在進料口上加一層較粗的篩網作緩沖。

5、用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏心重錘的夾角來增減激振力），使篩機達到篩分效果。

6、設備在停機時產生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正常現象，設備在開停機前，篩面上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換。

振動篩的形狀各不相同,皆因?qū)嶋H應用情況而改變,對于情況特殊的來講,也可根據自身的特點,對篩機進行一定程度上的改進,以滿足篩分要求，此外，新鄉大漢振動機械有限公司公司也為配合特定行業而有各類型的設計，可為客戶量身定做各種型號規格的直線振動篩，確保每一位用戶都心滿意足！

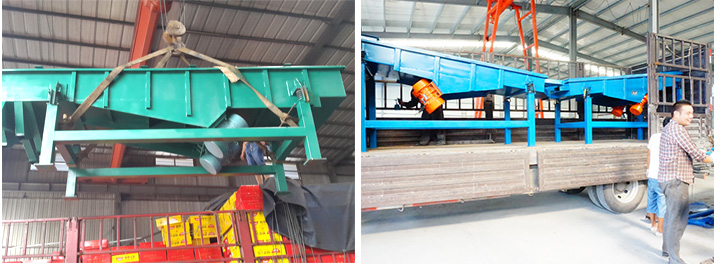

發貨現場

售后服務

1.保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修、包換。

2.質量保證期結束后，我廠將繼續免費提供售后服務，不限年份終身服務，僅收取零部件成本費，免收人工費，免收維修費。

服務承諾

為了向您提供完善的售后服務，請將您的寶貴意見、建議及要求反饋給我廠。我們感謝貴單位使用我廠的產品，我廠建立有完整的營銷網絡及完善的售后服務體系，售后服務部已將您購買的產品建立了信息檔案。如果您購買的產品出現質量問題，我們將及時為您提供全方位的服務。

問：直線振動篩生產廠家怎么選？

答：可以參考廠家的生產規模、生產工藝、是否獲得相關資質、產品選材和板材厚度，還要關注廠家的售后服務，大廠家有健全的售后服務體系，根據這幾點來講，新鄉大漢振動機械值得您參考。

問：高頻直線振動篩和普通直線振動篩的區別是什么？

答：高頻直線振動篩振動電機轉速高，一般為3000轉/分，而普通直線振動篩電機轉速讀為1500轉/分，轉速越高，其振頻就越高，單位時間內的產量會比普通直線振動篩大。

問：直線振動篩的產量跟哪些因素有關？

答：①物料的松散密度：松散密度較大的塊狀物料容易透篩，篩分效率也較高；相反，松散密度較小的物料及粉狀物料不容易透篩，篩分效率也低。②篩孔形狀與尺寸：圓形篩孔與其他形狀的篩孔相比，名義尺寸相同的情況下，透過圓形篩孔的篩下物粗度較小。③篩面長度與寬度：篩面長度影響篩分效率，篩面寬度影響產量，篩面越長，物料在篩而上停留時間長，透篩機會多, 所以篩分效率高，篩面寬度越寬，單位時間內產量就越大。一般寬長比為1:2~1:3 為宜。

問：直線振動篩可以水平放置嗎？

答：一般情況下直線振動篩是水平放置的，也可以根據個別工藝的要求和某些特殊需要直線振動篩放置一定的角度，一般有5°或者10°。

問：直線振動篩兩臺電機的轉向是怎樣的？

答：直線振動篩2臺電機的運轉反向是相反的，電機安裝角度一般在4-50°。

問：直線振動篩走料太慢怎么辦？

答：①篩面未張緊或出現破損，應要定期檢查篩網的張緊度和平整性或更換篩網。②篩箱安裝不水平，對橫向水平面進行調整，保持篩箱水平。③支撐彈簧損壞，選擇具有一定韌性的支撐彈簧，或更換損壞的彈簧結構。 ④喂料不均勻，保持物料均勻連續喂入，喂料不可過多過少。

問：直線振動篩堵塞的原因是什么？

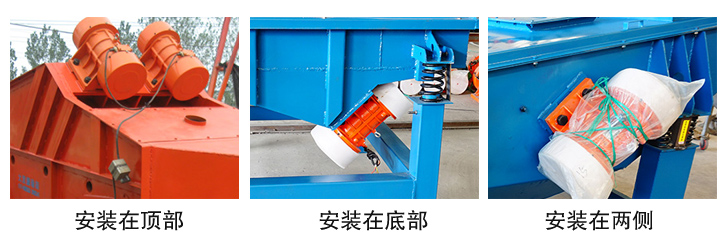

答：①振動電機轉向問題：檢查振動電機的連接線，看正負連接是否正確，如連接線連接正確，則可以適當調整偏心塊的大小或夾角。②電機的安裝位置：直線振動篩的振動電機在安裝時有底部、側面和頂部三個安裝位置。如果振動電機的安裝位置靠近進料口，篩面上的物料會運行一段距離，然后降低速度，會導致物料停留在篩面上造成堵塞。所以在安裝振動電機時，具體的安裝位置需要專業的技術人員來指導安裝。③出料口高于篩面：當直線振動篩出料口高于篩面時，物料不能及時從出料口排出造成堵料現象，需要調整直線振動篩出料口和篩面的高度，確保物料能夠順利從出料口排出。
